図面と実物を重ね合わせて比較！

図面と実物を簡単な操作で重ね合わせ、素早く比較できるツールです。
ページ下部からダウンロード可能なので、一度お試しください。
ここからダウンロード

デモ動画（ズレなし）

デモ動画（ズレあり）

ツールの特徴

とにかく簡単！

実物の画像と図面の対応する箇所を
それぞれ4点クリックするだけ！
それ以外の操作は不要な超簡単操作！

素早く比較！

比較に長い時間がかかるようなことはなく、
一瞬で比較できます！

小見出し

ここをクリックして表示したいテキストを入力してください。テキストは「右寄せ」「中央寄せ」「左寄せ」といった整列方向、「太字」「斜体」「下線」「取り消し線」、「文字サイズ」「文字色」「文字の背景色」など細かく編集することができます。
ボタン

使用方法

①ツールバーのファイルを選択し、『画像を開く...』,『図面を開く....』から重ね合わる　写真と図面を選択します。

※対応ファイル形式
写真：png、jpg

図面：dxf

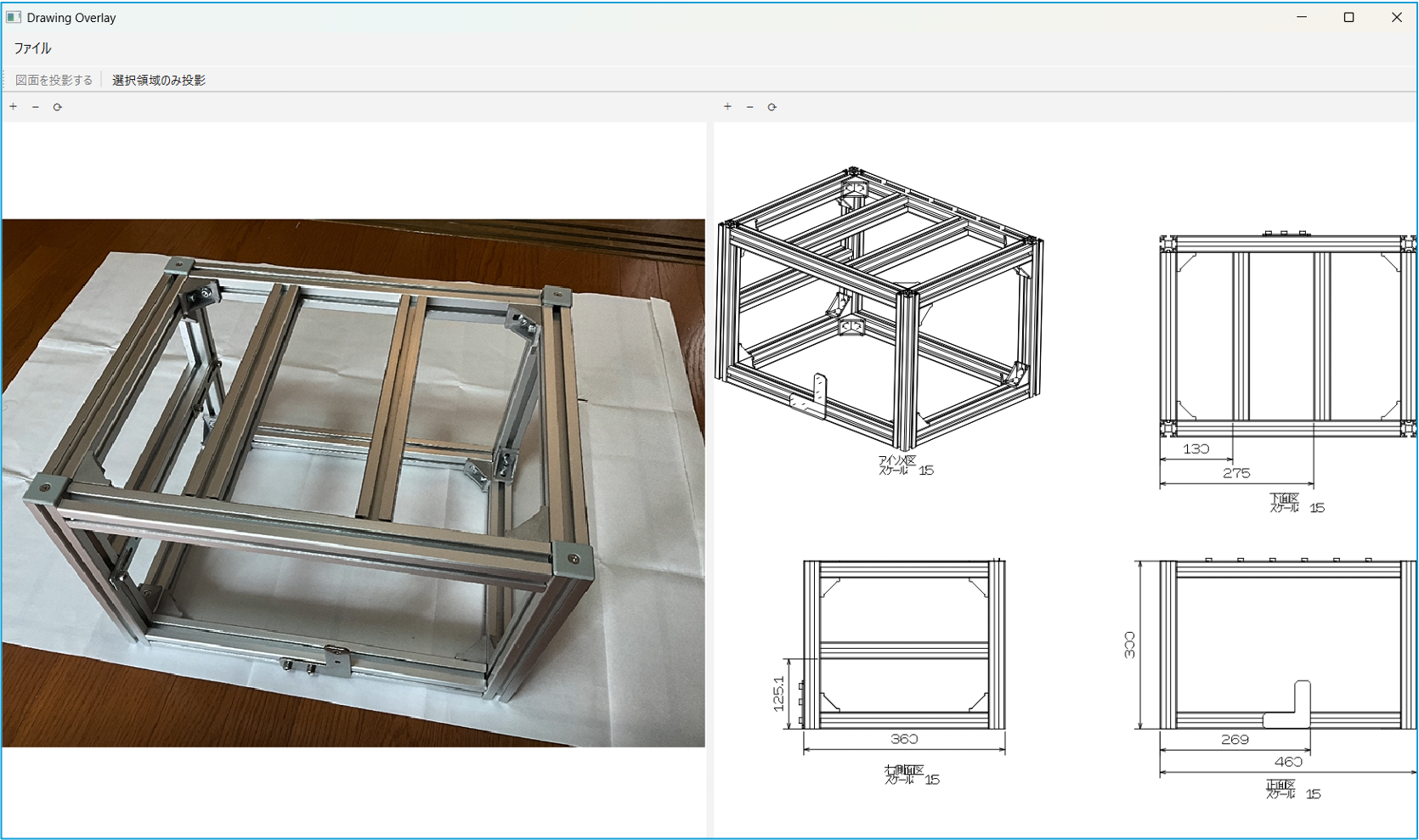

②左側に選択した画像、右側に図面が表示されます。

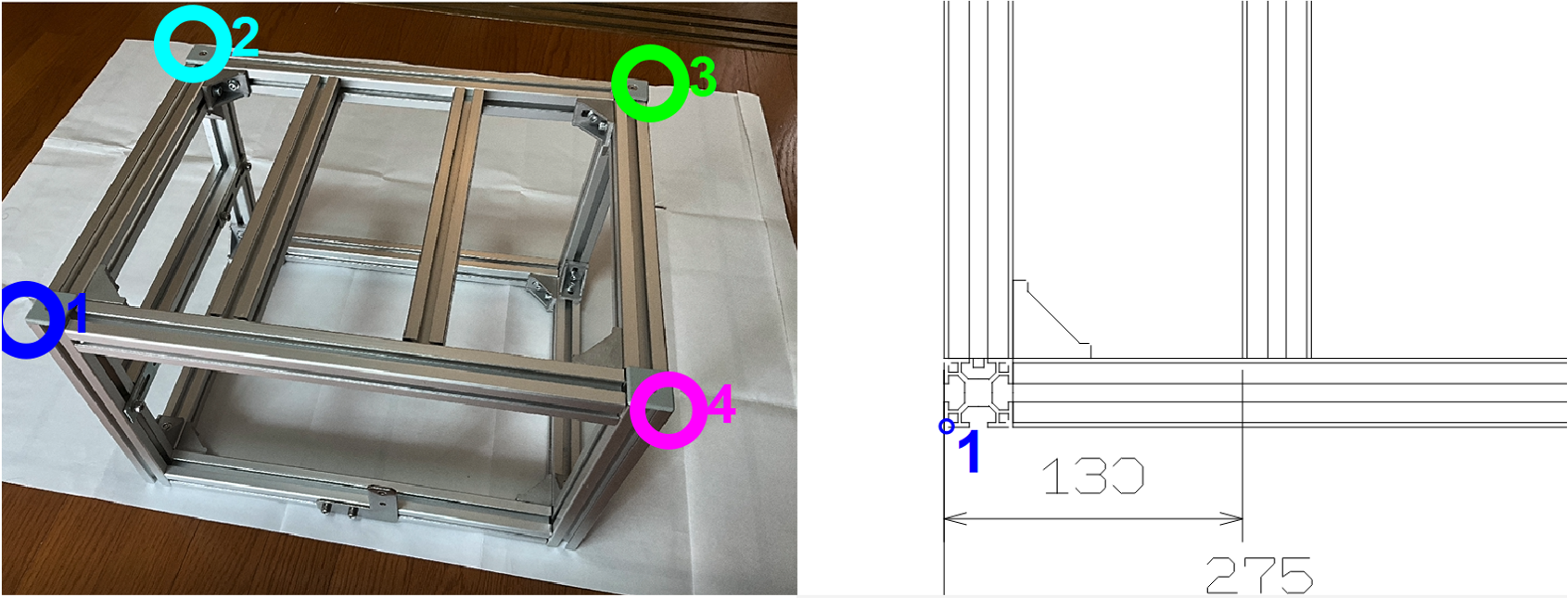

③画像・図面で重ね合わせる点（4点）をそれぞれマウスクリックで選択します。
※画像の4点は同一断面となるように選択して下さい。

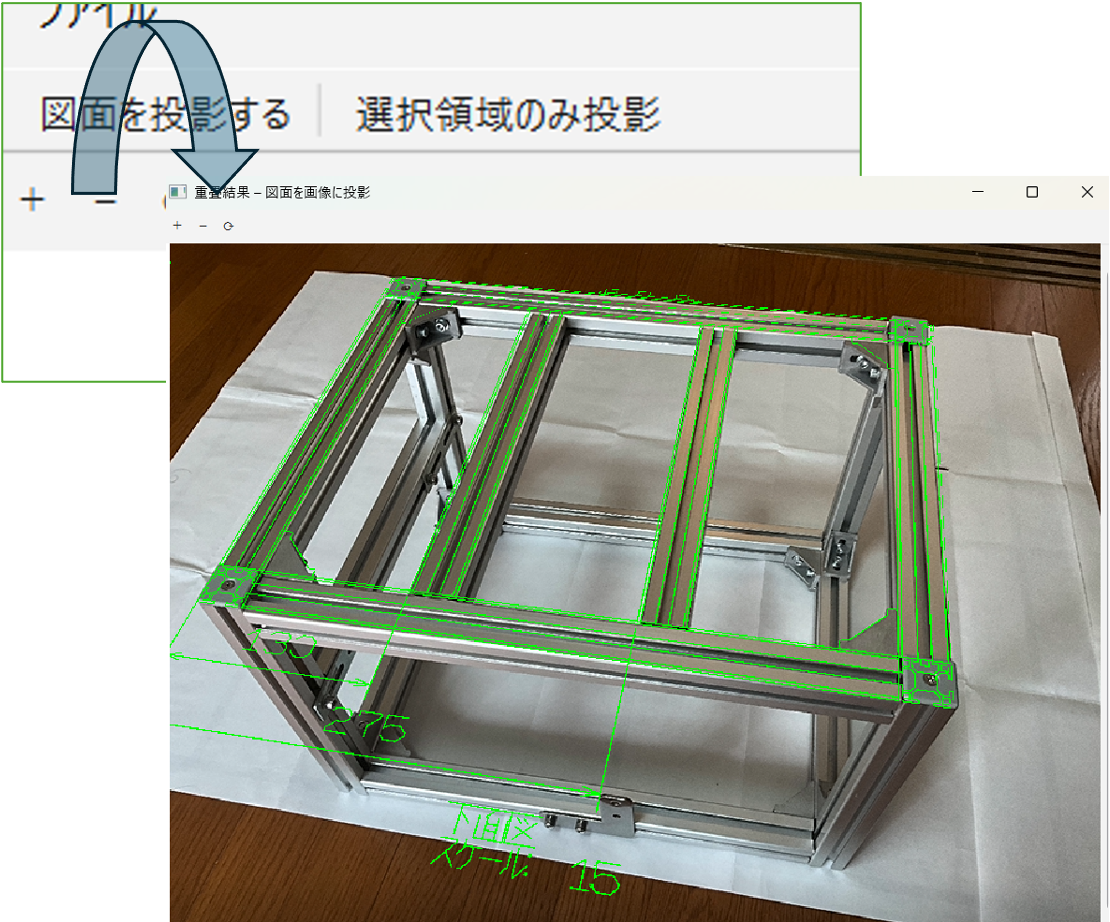

④ツールバーから『図面を投影する』をクリックし重ね合わせ結果を表示させます。

ファイルダウンロード

下記のリンクからダウンロード！
